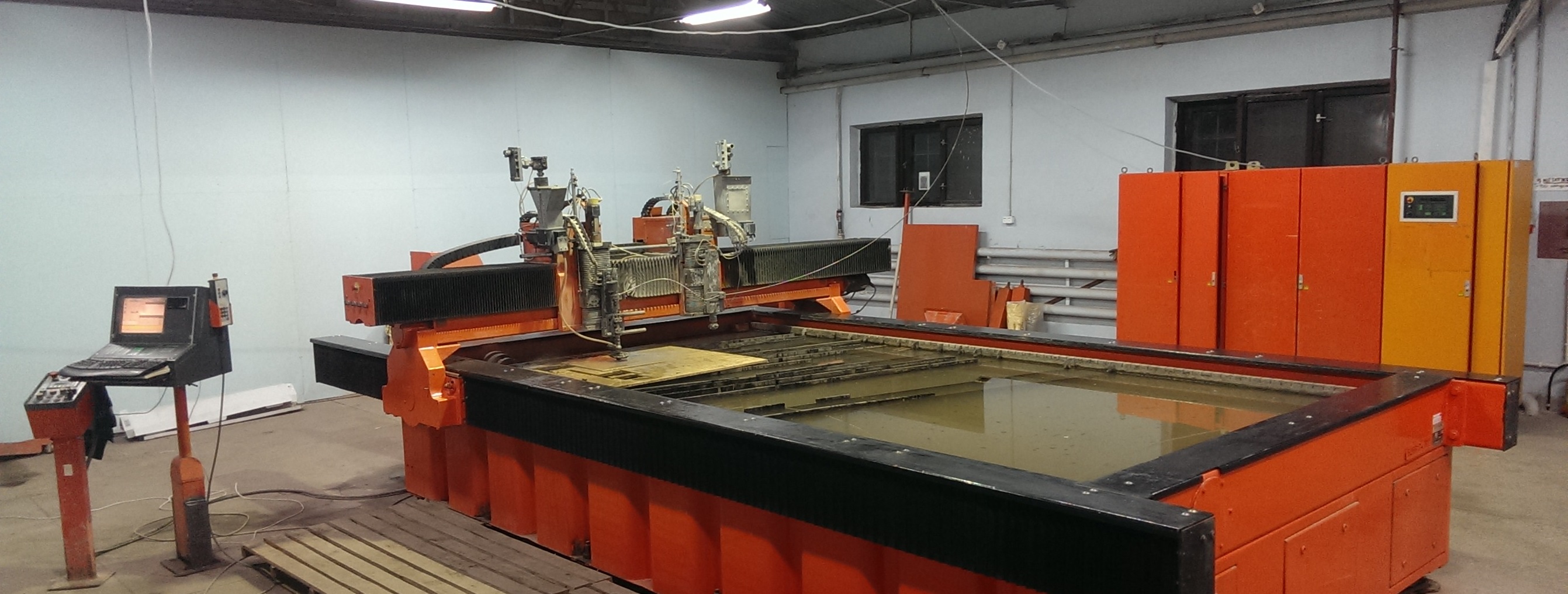

nasz waterjet

nasz waterjet



Bystronic ByJet 4022

  • Obszar cięcia: 4000 x 2250 mm

  • Liczba głowic tnących: 2

  • Maksymalna prędkość pozycjonowania: 84 m/min
  • Maksymalna prędkość cięcia: 50 m/min
  • Minimalna prędkość cięcia: 1 mm/s
  • Tolerancja wg VDI/DGQ 3441: 0,1 mm/oś
  • Powtarzalność: 0,05 mm/oś
  • Maksymalne obciążenie stołu roboczego: 6300 kg
  • Maksymalne wymiary obróbki na obrotnicy: ∅ 440 mm, L=3700 mm, max 500 kg
  • Maksymalne ciśnienie robocze: 3600 bar
  • Wydajność pompy: 0-5 L/min

Technologia

Jak działa waterjet?

Zasada powstawania strugi wody polega na podniesieniu jej ciśnienia do bardzo wysokich wartości, tak aby możliwe było "przeciśnięcie" wody przez bardzo mały otwór w tzw. kryzy (w języku angielskim nazwanej "orifice" lub "jewel"). Sam strumień wody pod wysokim ciśnieniem wypływający z takiej dyszy jest w stanie przeciąć miękkie materiały takie jak: pianka, guma itp.

W celu uzyskania wydajnego strumienia wody należy podnieś jej ciśnienie do wartości ok 1300-4000 bar (20 000-60 000 PSI). Ciśnienie tego rzędu spowoduje wymuszenie przepływu wody przez dyszę wodną (w której osadzony jest najczęściej diament) z otworem o typowej średnicy 0.18 - 0.4mm (0.007" do 0.015"). Powstaje w ten sposób struga wody o prędkości zbliżonej do prędkości dźwięku i bardzo dużej energii.

dowiedz się więcej...
